NPN和PNP型接近開關的區別

• 時間：2024-01-02 13:43:52
• 點擊：0

接近開關有NPN和PNP兩種類型，它們的區別在于輸出信號的類型。

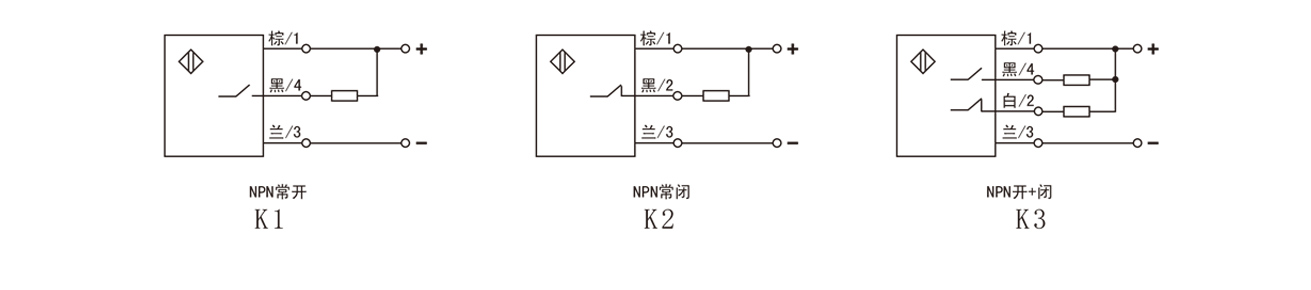

NPN型接近開關--的輸出信號是低電平，即在沒有檢測物體時，輸出端是低電平（一般為0V），當檢測物體接近時，輸出端變?yōu)楦唠娖剑ㄒ话銥?4V）。

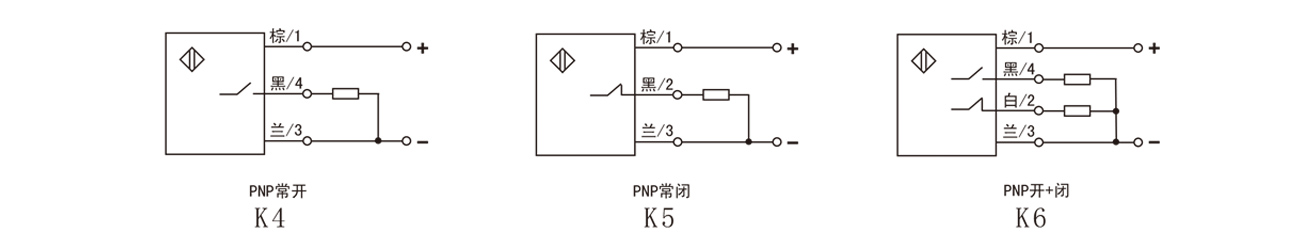

PNP型接近開關--的輸出信號是高電平，即在沒有檢測物體時，輸出端是高電平（一般為24V），當檢測物體接近時，輸出端變?yōu)榈碗娖剑ㄒ话銥?V）。

在接線時，應根據控制器的輸入類型選擇合適的接近開關類型。如果控制器的輸入類型是低電平，則應選擇NPN型接近開關；如果控制器的輸入類型是高電平，則應選擇PNP型接近開關。例如，如果控制器的輸入端為低電平，則可以將NPN型接近開關的輸出端接到控制器的輸入端，當檢測物體接近時，接近開關的輸出端變?yōu)楦唠娖剑瑥亩|發控制器的動作。如果控制器的輸入端為高電平，則可以將PNP型接近開關的輸出端接到控制器的輸入端，當檢測物體接近時，接近開關的輸出端變?yōu)榈碗娖剑瑥亩|發控制器的動作。

在實際使用中，應根據具體應用場合選擇合適的接近開關類型。例如，在需要檢測物體接近時控制電路的停止，則應選擇常閉的PNP型接近開關；在需要檢測物體接近時控制電路的啟動，則應選擇常開的NPN型接近開關。例如，在某個機器上，需要檢測物體接近時停止機器的運行。此時，可以將常閉的PNP型接近開關安裝在機器的運動部件上，當物體接近時，接近開關閉合，輸出端變?yōu)榈碗娖剑瑥亩|發控制器的輸出，停止機器的運行。

NPN和PNP型接近開關的選擇應根據具體的應用場合和控制器的輸入類型來確定。
